48 Višeslojni PCB

Ploča sa 48 slojeva naziva se 48-slojna višeslojna ploča ili 48-slojna HDI ploča. U proizvodnji i obradi PCB-a, što je veći broj slojeva ploča, to će proces biti složeniji, a povećava se i težina obrade. Ako postoji mnogo procesa i poteškoća za ploču, odgovarajuće vrijeme obrade će biti duže. Ploča sa 48 slojeva, kao što je ova, traje nekoliko puta duže nego obična ploča zbog velikog broja slojeva i dugog toka obrade.

Ključne tačke

Teškoća obrade ove vrste supstrata uglavnom se fokusira na tačnost izrade kola unutrašnjeg sloja i poravnanja unutrašnjeg sloja.

Unutrašnji sloj

Višeslojna ploča sa 48 slojeva je također visoko precizna ploča, koja ima vrlo visoke zahtjeve za kontrolu širine i debljine linije. Na primjer, ova vrsta podloge ima višestruke signalne linije impedanse, što povećava poteškoću proizvodnje unutrašnje linije kako bi se osigurao integritet impedanse.

Poravnanje unutrašnjeg sloja

Što je veći broj slojeva, to su veći zahtjevi za unutrašnjim slojem. Zbog problema skupljanja materijala, znatno je povećana težina kontrapunkta.

Artikal: 48 Višeslojna štampana ploča Sloj: 48L Debljina ploče: 6,35 mm Minimalni prečnik rupe: 0.25 mm Minimalna udaljenost od unutrašnjeg bakra do rupe: 0.19 mm

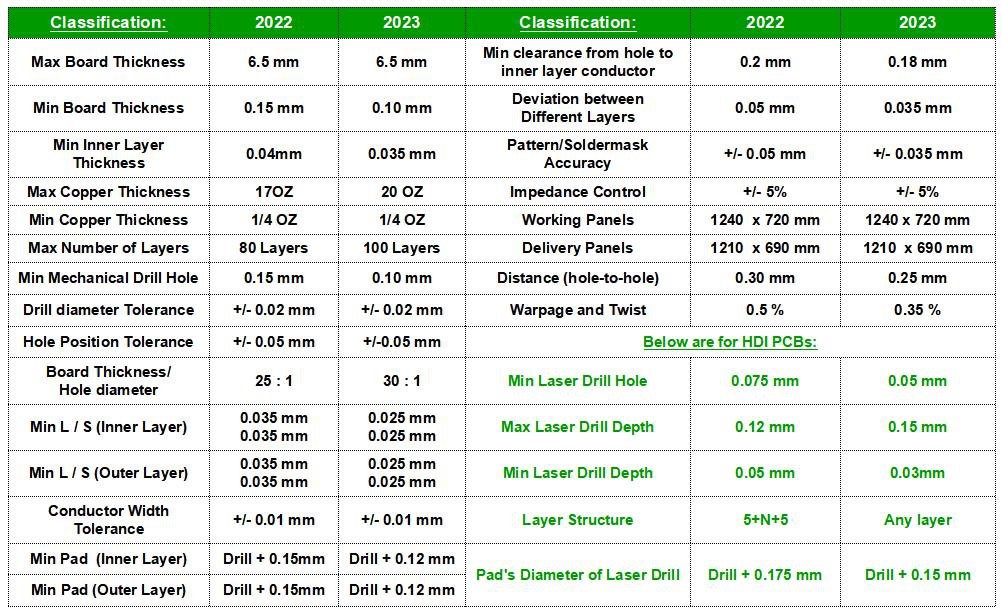

Technical Capacity
